Release Notes 5.3 (Kreuzberg)

Versionsnummer: 5.3
Veröffentlichungsdatum: 2026-02-02
Versionsname: Kreuzberg
Playlist mit Videovorstellungen zum Release: Link

Allgemeine Neuerungen

Produkttouren durch MOSAIC

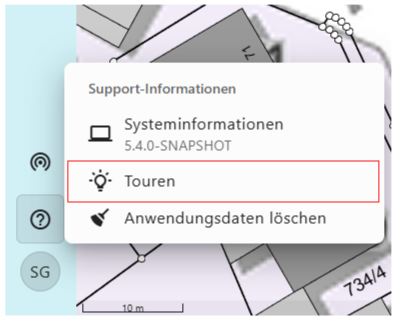

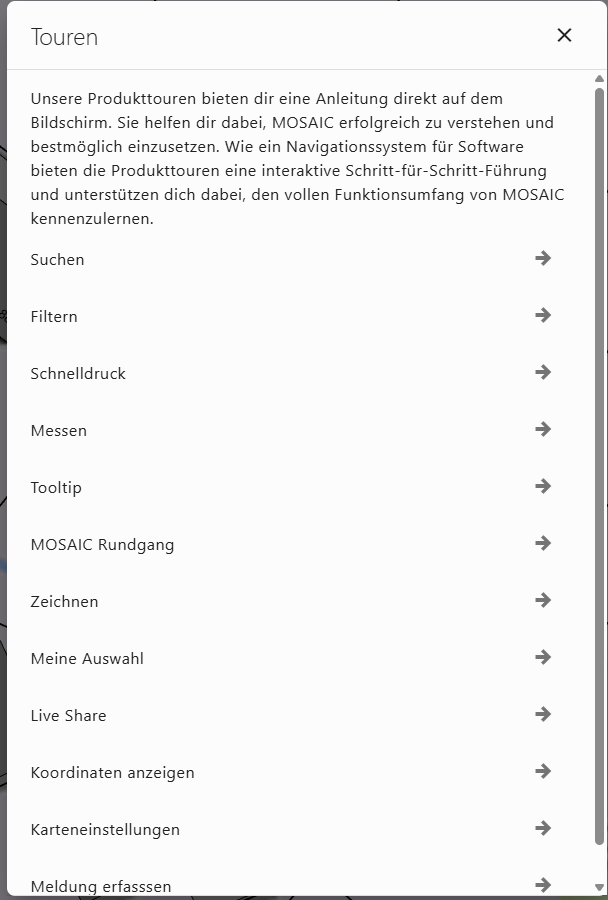

Wir möchten Nutzern einen besseren Einstieg in MOSAIC ermöglichen und ihnen helfen, MOSAIC erfolgreich zu verstehen und bestmöglich zu bedienen. In der Rail findest du nun unter dem Fragezeichen-Symbol “Support Informationen” unsere Produkttouren durch MOSAIC.

In der ersten Version erklären wir die Grundfunktionen, um neuen Anwendern eine Schritt-für-Schritt-Erklärung zu bieten. Falls dir und deinen Anwendern Touren fehlen, gib’ uns gerne Bescheid!

Die Touren sind standardmäßig deaktiviert.
Um die Touren zu aktivieren, muss in der Datei <MOSAICHOME>/config/custom.global.properties bzw. <MOSAICHOME>/config/global.properties (falls die Datei nicht vorhanden ist) der Eintrag featureFlags.onboarding=true in einer neuen Zeile ergänzt werden.

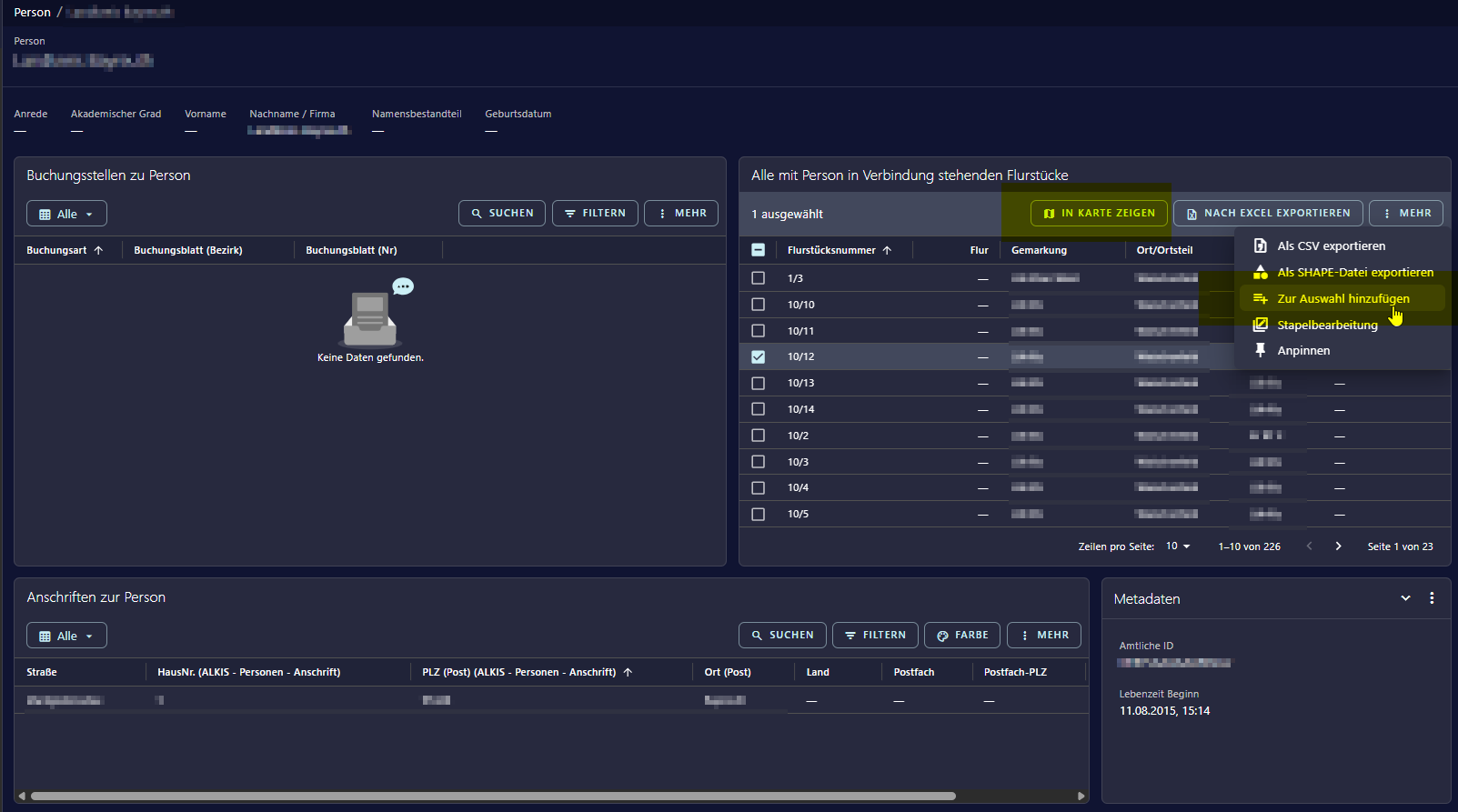

Alle mit Personen in Verbindung stehenden Flurstücke in Auswahl

In OSALKIS können nun die Flurstücke, die mit einer Person in Verbindung stehen, zur Auswahl hinzugefügt oder direkt in der Karte angezeigt werden.

Die aktuell eingebundene OSALKIS-Datenbank wird automatisch mit notwendigen Änderungen aktualisiert, sobald das System gestartet wird.

Wichtig:

Falls du bereits OSALKIS einsetzt, musst du vor dem nächsten Import die Datei 98_gisx3.sql (für GeoInfoDok 6) bzw. 98_mosaic_gid7.sql (für GeoInfoDok 7.1) noch aktualisieren. Das geschieht analog zur Erstinstallation gemäß unserer Administratoren-Dokumentation.

Die SQL-Skripte findest du in der ZIP Datei, die du über <MOSAICURL>/modules/osalkis.zip herunterladen kannst (du musst hierzu als Administrator angemeldet sein):

./scripts/postprocessing.d/98_gisx3.sql muss in das Verzeichnis <OSGEOW4INSTALL>/apps/alkis-import/postprocessing.d kopiert werden.
./scripts/ostprocessing.d/98_mosaic_gid7.sql muss in das Verzeichnis <OSGEOW4INSTALL>/apps/alkis-import-gid7/postprocessing.d kopiert werden.
Achtung: Du darfst immer nur die eine passende Datei kopieren, nicht beide!

Stand von OSALKIS nicht in Systeminformationen angezeigt

In den Systeminformationen wird nun der Stand der OSALKIS-Daten anstelle des Standes der ALKIS-Daten in GISX2 angezeigt.

Falls keine OSALKIS-Daten verknüpft sind oder der Benutzer keine Berechtigung dafür hat, wird weiterhin der Stand der ALKIS-Daten in GISX2 angezeigt (sofern der Benutzer die entsprechende Berechtigung besitzt).

Die aktuell eingebundene OSALKIS-Datenbank wird automatisch mit notwendigen Änderungen aktualisiert, sobald das System gestartet wird.

Wichtig:

Die SQL-Skripte findest du in der ZIP Datei, die du über <MOSAICURL>/modules/osalkis.zip herunterladen kannst (du musst hierzu als Administrator angemeldet sein):

./scripts/postprocessing.d/98_gisx3.sql muss in das Verzeichnis <OSGEOW4INSTALL>/apps/alkis-import/postprocessing.d kopiert werden.
./scripts/ostprocessing.d/98_mosaic_gid7.sql muss in das Verzeichnis <OSGEOW4INSTALL>/apps/alkis-import-gid7/postprocessing.d kopiert werden.
Achtung: Du darfst immer nur die eine passende Datei kopieren, nicht beide!

Unterschiedlich in X und Y skalierte Symbole mit Haarlinien sind im Browser kaum sichtbar

Die Darstellung von Haarlinien in Symbolen wurde massiv verbessert:

Vor der Änderung:

Jetzt neu:

Dokumente aus Unterverzeichnissen anzeigen

Im GISX2 Datastore werden im Dokumentenarchiv jetzt nicht nur die Dateien direkt im Verzeichnis angezeigt, sondern auch die Dateien der ersten Unterverzeichnisebene.

Die Suchtiefe kann über den Parameter maxDepthDocumentSubDirectories= in der Datei <MOSAICHOME>/datastores/gisx2/config/database.properties angepasst oder deaktiviert werden. Der Standardwert ist ein Unterverzeichnis.

Eine Änderung dieses Wertes erfordert einen Neustart des MOSAIC-Dienstes.

STANET Elektro soll keine Knickpunkte von Steuerkabeln exportieren

Der STANET-Export Elektro exportiert im Standard nun keine Knickpunkte mehr für Leitungen, die selbst nicht exportiert werden, konkret die Steuerkabel aus anderen Fachschalen, die im Exportthema ausgeschlossen sind.

Neuerungen für das CAD

Schieben und Drehen in einer Kombifunktion

In Anlehnung an die Schieben und Drehen-Funktion aus GISX 2 wurde nun eine gleichartige CAD-Funktion für MOSAIC geschaffen: MMOVEROTUP_TEXT_BLOCK

Diese Funktion unterliegt ähnlichen Einschränkungen wie die ursprüngliche Funktion aus GISX 2 und sie besitzt das gleiche Handling:

Mit der Funktion können nur Blöcke und Texte und M-Texte bearbeitet werden.
Mehrere der genannten Objekte können gleichzeitig geändert werden.
Der Basispunkt für das Verschieben und Drehen wird aus dem Einfügepunkt eines der beteiligten Objekte selbstständig bestimmt.
Nach der Auswahl der Objekte werden die Objekte zunächst verschoben, anschließend gedreht, und das Ergebnis wird direkt an den MOSAIC-Server geschickt und somit gespeichert.

Der Befehl ist noch nicht im Menü zu finden. Diese Einarbeitung wird bei der schon bald stattfindenden CAD-Menü-Überarbeitung geschehen.

Support für DWG-Symbole

Für das CAD-System können nun auch DWG-Symbole in MOSAIC bereitgestellt werden. Falls ein entsprechendes DWG-Symbol im Verzeichnis <MOSAICHOME>/symbols vorhanden ist, wird es anstelle eines XML-Symbols verwendet.

Es gelten folgende Regeln – die höchste Regel gewinnt:

Wenn ein lokales DWG-Symbol mit dem angegebenen Namen im Suchpfad des CAD-Systems vorhanden ist, wird dieses verwendet.
Wenn ein DWG-Symbol in <MOSAICHOME>/symbols (oder in der MOSAIC-Standarddistribution) vorhanden ist, wird dieses genutzt.
Wenn ein XML-Symbol in <MOSAICHOME>/symbols (oder in der MOSAIC-Standarddistribution) vorhanden ist, wird dieses genutzt.
Andernfalls wird ein Fehlersymbol angezeigt.

Diese Regelung gilt auch, wenn in einem Layer anstelle von XML beispielsweise PNG-Symbole verwendet werden.

Symbole sollen mit gespeichertem Font und Schriftneigung erzeugt werden

Mit dieser Version des CAD-Konnektors werden bei XML-Symbolen auch die Schriftneigung und soweit möglich auch die Schriftart berücksichtigt. Falls die im Symbol eingetragene Schriftart nicht vorhanden ist, fällt das System wie bisher auch auf Arial zurück.

Da im Symbol statt einer Schriftart auch nur der Name eines Schriftstils enthalten sein kann, wird jeder Eintrag, der nicht als Schriftart erkannt wird, automatisch als Textstil interpretiert. D.h., ist ein solcher Stil in der Zeichnung bereits vorhanden, so werden die Texte im Symbol mit diesem Stil gezeichnet. Ansonsten wird ein gleichnamiger Textstil mit der Default-Schriftart Arial angelegt und genutzt.

Damit auch Schriftarten wie z.B. die beim CAD mitgelieferten SHX-Schriftarten funktionieren, müssen für diese immer entsprechende Stile mit diesen Schriftarten als Name in einer Vorlagendatei angelegt werden und diese Datei muss dann als Zeichnungsvorlage verwendet werden.

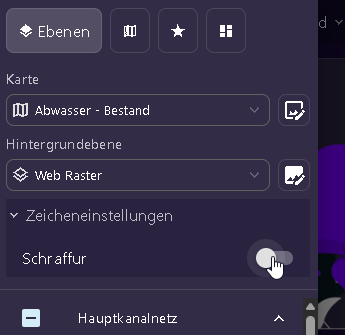

Schraffureinstellung kann vom Layerpanel aus gesteuert werden

Im Layerpanel gibt es jetzt ein Akkordeon-Menü für die Zeicheneinstellungen.

In diesem Menü lassen sich die Schraffuren für Flächen für die Zeichnung ein- und ausschalten. Diese Einstellung greift nur für Schraffuren, welche über normale Layer erzeugt werden. Schraffuren in Symbolen bleiben davon unangetastet.

Textgrößen mit CAD-Bordmittel ändern

Mit dieser Version des CAD-Konnektors ist es nun auch möglich die Texthöhe über die CAD-Eigenschaften zu ändern. Damit die Änderungen erhalten bleiben, müssen diese nur noch mit “Objekt aktualisieren” zum Server übertragen werden.

Dialoge für verwaltete CAD-Dateien umbauen

Mit dieser Version des CAD-Konnektors wurden die Dialoge für verwaltete CAD-Dateien wurden jetzt ebenfalls auf das neue Design umgestellt.

Neuerungen für Administratoren

Doppelte Punkte bei Geometrie herausfiltern (Backend)

Im Backend werden nun doppelte Punkte (3D, nicht 2D) bei der Speicherung von Geometrien im GISX3-Datastore automatisch entfernt.

Zusätzlich wird in der Spalte “GEOMETRY” zukünftig eine topologisch korrekte Version der Geometrie für den Spatial Index gespeichert. Beispielsweise werden bei senkrechten Linien nur noch ein Punkt gespeichert. Die ursprüngliche Geometrie bleibt in der Spalte “ORIGINAL_GEOMETRY” unverändert gespeichert und wird von dort aus weiterhin genutzt.

Alle Tickets

T-3772 | CAD | Dialoge für verwaltete CAD-Dateien umbauen
T-5594 | Manuelle Eingabe in Datumsfelder | Improvement
T-5606 | Zoomen funktioniert bei heruntergeladenen Rasterkacheln im Offline-Modus nicht | Bug
T-5829 | CAD | Fehler beim Laden der URL, wenn ein Layout aktiv ist | Bug
T-5888 | Alle mit Personen in Verbindung stehenden Flurstücke in Auswahl | Improvement
T-6057 | CAD | Support für DWG-Symbole | Story
T-6090 | CAD | Symbole sollen mit gespeichertem Font und Schriftneigung erzeugt werden
T-6137 | Höhe an einer Position von Objekt abfragen | Improvement
T-6144 | Textgrößen mit CAD-Bordmittel ändern | Improvement
T-6145 | Schraffureinstellung kann vom Layerpanel aus gesteuert werden | Story
T-6149 | Änderungen im Dashboard werden im CAD nachgeführt | Story
T-6150 | Doppelte Punkte bei Geometrie herausfiltern (Backend) | Improvement
T-6170 | Schieben und Drehen in einer Kombifunktion | Improvement
T-6183 | Stand von OSALKIS nicht in Systeminformationen angezeigt | Bug
T-6194 | SWS | Symbole wie Trassenpunkt/Fixpunkt fehlen im CAD (Fehlersymbole) | Bug
T-6207 | Unterschiedlich in X und Y skalierte Symbole mit Haarlinien sind im Browser kaum sichtbar | Bug
T-6233 | Usetiful-Touren im Client aktivieren | Story
T-6236 | Mehrfachauswahl im Workflow hebt nur das aktuell ausgewählte Element hervor | Bug
T-6246 | Abwasser | Höhe (Knoten Ende) bei Leitung an Knoten teilen wird nicht übernommen | Bug
T-6279 | Einträge von Attributen bei Filtern nicht alphabetisch sortiert | Bug
T-6285 | Dokumente aus Unterverzeichnissen anzeigen | Improvement
T-6307 | Einheitspreis lässt sich bei Bearbeitung von Maßnahme Objektplanung nicht ändern | Bug
T-6312 | STANET Elektro soll keine Knickpunkte von Steuerkabeln exportieren | Bug
T-6316 | Validierung von lokalen Variablen funktioniert teilweise nicht | Bug
T-6373 | CAD | WPF-Builds stabiler machen | Bug
T-6388 | Historische Buchungsstellen/Buchungsblätter führen zu unvollständigen Flurstückstabellen | Bug
T-6413 | DCA Material bei Anschluss anzeigen | Bug
T-6414 | DWA | Inspektion DDB A/B werden nicht richtig erkannt | Bug

Information zu Installation und Update

Eine aktuelle Installationsanweisung für die Erstinstallation finden Sie an dieser Stelle.
Wie Sie ein Update durchführen, erfahren Sie hier.

Inkompatible Änderungen

Ab dieser Version wird automatisch eine UUID zu allen Benutzerdaten hinzugefügt. Dies geschieht beim ersten Start. Benutzerdaten können danach nicht mehr mit einer älteren Version gelesen werden.
